Guide Pratique : Tout Savoir sur le QT2 APsystems pour Votre Installation Solaire

Le micro-onduleur QT2 APsystems révolutionne le marché du photovoltaïque avec une puissance de sortie inédite de 2 000 VA . Face à l’augmentation des coûts énergétiques et la prise de conscience croissante de l’importance des énergies renouvelables, choisir ce type d’équipement pour votre installation solaire devient une décision stratégique .

En effet, ce micro-onduleur se distingue par sa sortie triphasée équilibrée, ses quatre sorties DC et ses signaux ZigBee cryptés, reposant sur une architecture totalement nouvelle . Les micro-onduleurs APsystems permettent généralement une production solaire de 5 à 15% supérieure comparée aux gammes APS standards , ce qui explique leur popularité croissante. Ainsi, le QT2 change véritablement la donne pour les installations photovoltaïques résidentielles et commerciales . Dans ce guide complet, nous vous présentons tout ce que vous devez savoir sur le micro-onduleur QT2 APsystems : ses caractéristiques techniques, son installation étape par étape, sa maintenance, et même son intégration avec d’autres systèmes comme Solarfox. Notre objectif est de vous aider à comprendre pourquoi ce micro-onduleur pourrait être la solution idéale pour votre projet d’énergie solaire.

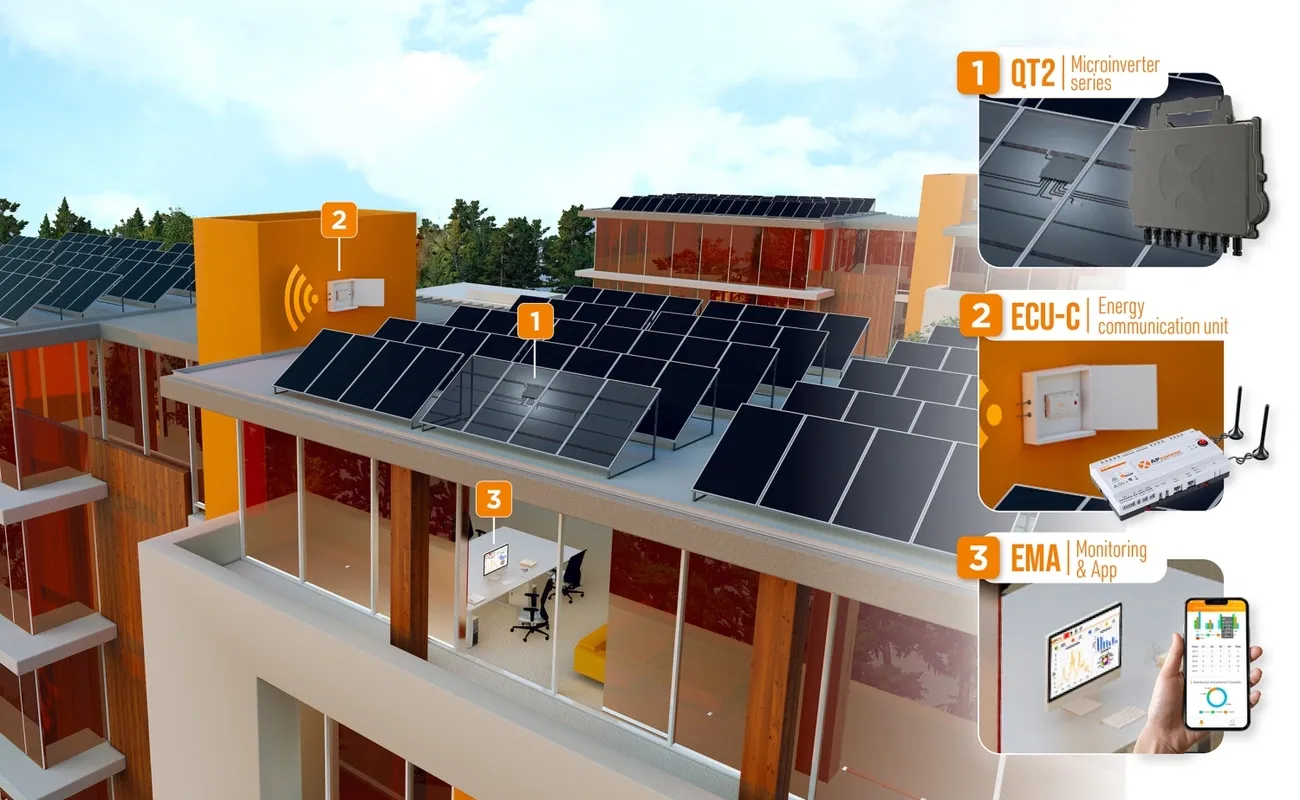

Présentation du micro-onduleur QT2 APsystems

_{Image Source:}_{APsystems USA}

Qu’est-ce que le QT2 et à quoi sert-il ?

Le QT2 APsystems représente la deuxième génération de micro-onduleurs quadruples triphasés natifs conçus par APsystems. Cet appareil innovant atteint des puissances de sortie sans précédent de 2 000 VA [1], s’adaptant parfaitement aux modules photovoltaïques modernes de plus grande puissance. Concrètement, un seul micro-onduleur QT2 se connecte à quatre panneaux solaires [2], maximisant ainsi l’espace et l’efficacité de votre installation.

Ce dispositif électronique compact assure la conversion du courant continu produit par vos panneaux photovoltaïques en courant alternatif utilisable dans votre réseau domestique ou commercial. Avec ses 4 canaux d’entrée et ses 2 systèmes MPPT indépendants [1], le QT2 optimise la production d’énergie de chaque panneau individuellement.

Différences entre QT2 et autres micro-onduleurs

La principale distinction du QT2 réside dans sa puissance exceptionnelle de 2 000 VA, nettement supérieure aux modèles standards du marché. Son architecture entièrement nouvelle lui permet d’atteindre un rendement maximal de 97% ^[2], tout en utilisant 20% de composants en moins par rapport à la génération précédente ^[1]</a>. Contrairement aux micro-onduleurs monophasés, le QT2 offre une sortie triphasée équilibrée, compatible avec les réseaux triphasés en triangle et en étoile ^[1]</a>. Sa communication sans fil ZigBee cryptée garantit des transmissions de données plus rapides et plus sécurisées que les systèmes CPL traditionnels ^[2]</a>. En outre, le QT2 interagit intelligemment avec les réseaux électriques grâce au contrôle de la puissance réactive (RPC), permettant une meilleure gestion des pics de production photovoltaïque ^[1]</a>.

Pourquoi choisir APsystems pour votre installation solaire ?

Fondée en 2009 dans la Silicon Valley [3], APsystems s’est imposée comme l’un des leaders mondiaux dans la technologie des micro-onduleurs solaires. L’entreprise se distingue par sa capacité d’innovation et son engagement envers la qualité, proposant des produits garantis jusqu’à 25 ans [3]</a>. Les micro-onduleurs APsystems offrent un accès à l’énergie et au monitoring 24h/24 et 7j/7 via des applications ou le portail web [1], facilitant considérablement la maintenance et le diagnostic à distance. Cette connectivité intelligente vous permet de suivre précisément les performances de votre installation en temps réel. APsystems vise fondamentalement à rendre l’énergie solaire accessible au plus grand nombre, en créant des solutions fiables et performantes qui contribuent pleinement à la transition énergétique [3], particulièrement pertinent dans le contexte actuel de flambée des prix de l’électricité.

Caractéristiques techniques du QT2

Au cœur de la performance du QT2 se trouvent des caractéristiques techniques impressionnantes qui le positionnent comme une référence dans le domaine des micro-onduleurs. Examinons en détail ces spécifications qui font la force de ce dispositif d’APsystems.

Puissance de sortie et rendement

Le micro-onduleur QT2 atteint une puissance de sortie continue exceptionnelle de 2000 VA [4], une avancée considérable pour un appareil de cette catégorie. Cette capacité lui permet de gérer efficacement quatre panneaux solaires simultanément.

Son rendement maximal atteint 97% [2], une performance remarquable qui optimise la conversion d’énergie. Par ailleurs, son rendement MPPT nominal s’élève à 99,5% [5], garantissant une exploitation quasi-totale de la puissance disponible des panneaux. Cette efficacité est d’autant plus impressionnante que le QT2 utilise 20% de composants en moins [4] par rapport à la génération précédente.

Technologie MPPT et contrôle RPC

Le QT2 intègre deux trackers MPPT indépendants ^[6], chacun gérant une paire de panneaux. Cette configuration optimise la production énergétique même lorsque certains panneaux sont partiellement ombragés, maximisant ainsi le rendement global du système.

De plus, ce micro-onduleur est interactif avec les réseaux électriques grâce à sa fonctionnalité de contrôle de puissance réactive (RPC) ^[4]</a>. Cette technologie permet de mieux gérer les pics de puissance photovoltaïque dans le réseau, améliorant ainsi la stabilité de l’installation. Le facteur de puissance est ajustable de 0,8 inductif à 0,8 capacitif ^[7], offrant une flexibilité optimale pour l’intégration au réseau.

Indice de protection IP67 et durabilité

Certifié IP67 [6], le QT2 bénéficie d’une protection totale contre la poussière et peut résister à une immersion temporaire dans l’eau. Cette robustesse assure une longévité exceptionnelle, même dans des conditions climatiques difficiles. Les composants du QT2 sont encapsulés dans du silicone [4], réduisant ainsi les contraintes sur l’électronique, facilitant la dissipation thermique et améliorant l’étanchéité. Cette conception unique garantit une fiabilité maximale via des tests rigoureux, notamment des essais de vieillissement accéléré.

Compatibilité avec les modules PV modernes

Le QT2 est conçu pour s’adapter aux modules photovoltaïques actuels et futurs, avec une compatibilité allant de 315 Wp jusqu’à 670 Wp et plus ^[7]</a>. Sa plage de tension MPPT optimale se situe entre 30V et 45V ^[7], tandis que sa tension d’entrée maximale atteint 60V ^[7]</a>. Sa capacité d’entrée maximale de 20A par entrée ^[7] lui permet de gérer les modules à haut rendement et même les panneaux bifaciaux. Ainsi, le QT2 s’adapte parfaitement à l’évolution constante des technologies solaires.

Installation du QT2 APsystems étape par étape

L’installation d’un micro-onduleur QT2 APsystems requiert une approche méthodique pour garantir sécurité et performance optimale. Suivez ce guide étape par étape pour réussir votre installation.

Préparation et sécurité avant installation

Avant tout, vérifiez que la tension du réseau correspond aux caractéristiques du micro-onduleur QT2. Cette étape préliminaire est essentielle pour éviter tout dommage irréversible à l’équipement.

Par ailleurs, assurez-vous de réaliser toutes les installations électriques conformément à la réglementation locale en vigueur. Sachez que l’installation des micro-onduleurs APsystems doit être confiée uniquement à des professionnels qualifiés pour garantir la sécurité et le bon fonctionnement du système.

Attention ! Le boîtier du micro-onduleur peut atteindre une température de 80°C. Ne le touchez pas pour éviter tout risque de brûlure.

Fixation et câblage du micro-onduleur

Commencez par marquer l’emplacement du micro-onduleur sur le support, en tenant compte du boîtier de raccordement du module photovoltaïque. Installez les micro-onduleurs sous les modules PV afin d’éviter toute exposition directe aux intempéries.

Ensuite, fixez chaque micro-onduleur à l’aide du matériel recommandé par votre fournisseur de support. Laissez un espace minimal de 1,5 cm au-dessus et en dessous du boîtier pour permettre une ventilation adéquate.

Pour le câblage, distribuez le câble bus AC en veillant à respecter le code couleur : L1 – MARRON ; L2 – NOIR ; L3 – GRIS ; N – BLEU ; PE – JAUNE-VERT. Un câblage incorrect peut endommager les micro-onduleurs de manière irréversible, un type de défaillance non couvert par la garantie.

Important : Ne transportez jamais le micro-onduleur en le tenant par le câble AC pour éviter tout débranchement partiel ou total.

Connexion au réseau et mise en service

La mise à la terre du système peut s’effectuer de deux manières : soit à l’aide de la rondelle de mise à la terre, soit par fil de cuivre via la cosse de mise à la terre.

Raccordez ensuite le connecteur AC du micro-onduleur au connecteur du câble principal. Un « clic » audible garantit une connexion solide. Installez un bouchon de terminaison à l’extrémité du câble bus AC.

Pour finir cette étape, installez des disjoncteurs bipolaires avec un courant nominal approprié. Notez que les disjoncteurs de courant de fuite ou AFCI/GFCI ne sont pas recommandés.

Utilisation de l’ECU et configuration EMA

L’unité de communication d’énergie (ECU) se branche simplement à une prise murale avec connexion Ethernet ou Wi-Fi. Pour l’initialiser, téléchargez l’application EMA Manager, créez un compte et suivez les instructions.

Lors du branchement des câbles DC, le voyant du micro-onduleur doit clignoter immédiatement dix fois en vert dans les 10 secondes, indiquant son bon fonctionnement.

Finalement, complétez le plan d’installation en collant l’étiquette d’identification de chaque micro-onduleur à l’emplacement correspondant. La deuxième étiquette peut être placée sur le cadre du module solaire pour faciliter l’identification ultérieure sans démontage.

Suivi, maintenance et évolutivité du système

Une fois votre système QT2 APsystems installé, sa gestion devient simple grâce aux outils de suivi intelligents et aux procédures de maintenance bien définies.

Surveillance via l’application EMA Manager

L’application EMA Manager permet de gérer efficacement la mise en service, la surveillance et le dépannage de votre installation à distance. En effet, cette application offre aux installateurs et propriétaires un accès complet aux données de performance en temps réel depuis un smartphone ou une tablette. Parmi ses fonctionnalités, on trouve des statistiques détaillées incluant le nombre total de clients, les micro-onduleurs installés et l’énergie totale produite. Par ailleurs, l’accès à l’énergie 24h/24 et 7j/7 via cette application facilite considérablement le diagnostic et la maintenance à distance.

Dépannage courant et voyants d’état

Les voyants LED du QT2 APsystems fournissent des indications précieuses sur son état de fonctionnement :

Vert clignotant lent (5 secondes d’intervalle) : production d’énergie et communication avec l’ECU
Rouge clignotant lent (5 secondes d’intervalle) : absence de production d’énergie
Vert clignotant rapide (2 secondes d’intervalle) : production d’énergie mais pas de communication avec l’ECU depuis 60 minutes
Rouge clignotant rapide (2 secondes d’intervalle) : ni production d’énergie ni communication avec l’ECU depuis 60 minutes
Rouge fixe : défaut d’isolement côté DC

Pour le dépannage sur site, l’ECU_APP d’APsystems (disponible dans l’application EMA Manager) est l’outil recommandé. Il permet de vérifier l’état de chaque micro-onduleur ainsi que la force du signal ZigBee.

Remplacement d’un micro-onduleur

En cas de défaillance, suivez cette procédure :

Coupez l’alimentation AC via le disjoncteur de dérivation
Débranchez le connecteur AC de l’onduleur du bus AC
Déconnectez les câbles DC des modules photovoltaïques
Retirez le micro-onduleur défectueux du support
Installez le micro-onduleur de remplacement et vérifiez le clignotement vert
Reconnectez le câble AC au bus AC
Réactivez le disjoncteur et vérifiez le bon fonctionnement
Mettez à jour le système dans l’application EMA Manager avec la fonction « Remplacer »

Extension du système et ajout de batterie

L’architecture des micro-onduleurs QT2 APsystems facilite l’évolution de votre installation. Vous pouvez aisément ajouter des modules, même de marques ou de puissances différentes, sans modification profonde de l’installation existante. Cette flexibilité permet d’adapter votre système photovoltaïque à l’évolution de vos besoins énergétiques.

Intégration d’Apsystems avec Solarfox : Affichage intelligent des données solaires

Après avoir mis en place votre système avec les micro-onduleurs QT2 APsystems, l’intégration avec Solarfox ouvre de nouvelles perspectives pour visualiser et valoriser votre production photovoltaïque.

Qu’est-ce que Solarfox et comment fonctionne-t-il avec Apsystems ?

Solarfox représente une solution d’affichage dynamique spécialement conçue pour visualiser les performances des installations photovoltaïques. Ces écrans connectés extraient automatiquement les données de production depuis le portail de surveillance EMA d’APsystems. La connexion s’effectue simplement via une interface API, permettant un transfert fluide et continu des informations de production, d’économies réalisées et d’impact environnemental.

Cette intégration fonctionne avec tous les modèles de micro-onduleurs APsystems, y compris la gamme QT2. L’écran affiche en temps réel la puissance instantanée, la production journalière, mensuelle et annuelle, ainsi que les statistiques environnementales comme les émissions de CO₂ évitées.

Avantages de l’affichage public des performances photovoltaïques

L’affichage Solarfox transforme des données techniques en informations visuellement attrayantes et compréhensibles par tous. Cette transparence renforce la sensibilisation aux énergies renouvelables et démontre concrètement l’impact positif de votre installation.

Par ailleurs, cet affichage public devient un outil de communication efficace, témoignant de votre engagement écologique. Les écrans peuvent être personnalisés avec votre logo et vos couleurs, renforçant ainsi votre image de marque.

Solarfox propose également des fonctionnalités de comparaison entre différentes périodes et peut intégrer des prévisions météorologiques, enrichissant ainsi l’expérience informative.

Pourquoi proposer cette solution aux clients professionnels ?

Pour les entreprises, collectivités et institutions, Solarfox constitue un argument commercial différenciant. En effet, l’affichage dans des lieux publics (halls d’accueil, salles d’attente) valorise leur démarche environnementale auprès des visiteurs et clients.

De plus, cette solution facilite la sensibilisation des employés et occupants aux enjeux énergétiques, favorisant potentiellement d’autres comportements écoresponsables au sein de l’organisation. Enfin, pour les installateurs proposant les micro-onduleurs APsystems, intégrer Solarfox à leur offre représente une valeur ajoutée distinctive qui peut séduire une clientèle professionnelle de plus en plus soucieuse de communiquer sur ses actions écologiques.

Conclusion

Tout bien considéré, le micro-onduleur QT2 APsystems représente une avancée significative dans le domaine des installations photovoltaïques. Sa puissance de 2000 VA et son rendement exceptionnel de 97% le positionnent clairement comme une solution de premier plan pour maximiser la production d’énergie solaire.

Les performances techniques impressionnantes du QT2 ne constituent cependant qu’une partie de ses atouts. Effectivement, sa conception robuste avec certification IP67 garantit une durabilité exceptionnelle, même dans des conditions climatiques difficiles. Par ailleurs, sa compatibilité avec les modules photovoltaïques modernes jusqu’à 670 Wp assure la pérennité de votre investissement face aux évolutions technologiques.

L’installation, bien que nécessitant l’intervention d’un professionnel qualifié, suit un processus structuré qui optimise la sécurité et les performances. Après cette mise en service, la surveillance via l’application EMA Manager devient particulièrement intuitive, offrant un accès permanent aux données de production et facilitant considérablement la maintenance préventive.

L’intégration possible avec les écrans Solarfox ajoute indéniablement une dimension supplémentaire à votre installation, transformant des données techniques en informations visuellement attrayantes pour tous. Cette fonctionnalité s’avère particulièrement pertinente pour les installations professionnelles souhaitant valoriser leur engagement environnemental. Face à l’augmentation constante des coûts énergétiques, le choix d’un système fiable et performant comme le QT2 APsystems constitue donc une décision stratégique judicieuse. La transition énergétique devient ainsi non seulement un acte écologique, mais également un investissement économique rentable à long terme. Les micro-onduleurs QT2 APsystems, avec leur garantie pouvant atteindre 25 ans, offrent finalement la tranquillité d’esprit recherchée pour toute installation photovoltaïque durable. Leur architecture évolutive permet d’adapter progressivement votre système selon l’évolution de vos besoins énergétiques, sans modification majeure de l’installation existante. Pour tous ces motifs, nous recommandons vivement de considérer cette solution innovante pour votre prochain projet d’énergie solaire, qu’il soit résidentiel ou commercial.

FAQs

Q1. Quelle est la puissance de sortie du micro-onduleur QT2 APsystems ? Le micro-onduleur QT2 APsystems offre une puissance de sortie continue exceptionnelle de 2000 VA, ce qui lui permet de gérer efficacement quatre panneaux solaires simultanément.

Q2. Comment fonctionne la surveillance du système QT2 APsystems ? La surveillance se fait via l’application EMA Manager, qui permet aux installateurs et propriétaires d’accéder en temps réel aux données de performance depuis un smartphone ou une tablette, facilitant ainsi le diagnostic et la maintenance à distance.

Q3. Quelle est la durée de garantie du micro-onduleur QT2 APsystems ? APsystems offre une garantie pouvant aller jusqu’à 25 ans pour ses micro-onduleurs, assurant ainsi une tranquillité d’esprit à long terme pour votre installation photovoltaïque.

Q4. Le système QT2 APsystems est-il compatible avec les panneaux solaires modernes ? Oui, le QT2 est conçu pour s’adapter aux modules photovoltaïques actuels et futurs, avec une compatibilité allant de 315 Wp jusqu’à 670 Wp et plus, s’adaptant ainsi à l’évolution des technologies solaires.

Q5. Peut-on étendre facilement un système utilisant des micro-onduleurs QT2 APsystems ? Absolument, l’architecture des micro-onduleurs QT2 APsystems permet d’ajouter facilement des modules, même de marques ou de puissances différentes, sans modification profonde de l’installation existante, offrant ainsi une grande flexibilité pour l’évolution de votre système photovoltaïque.
